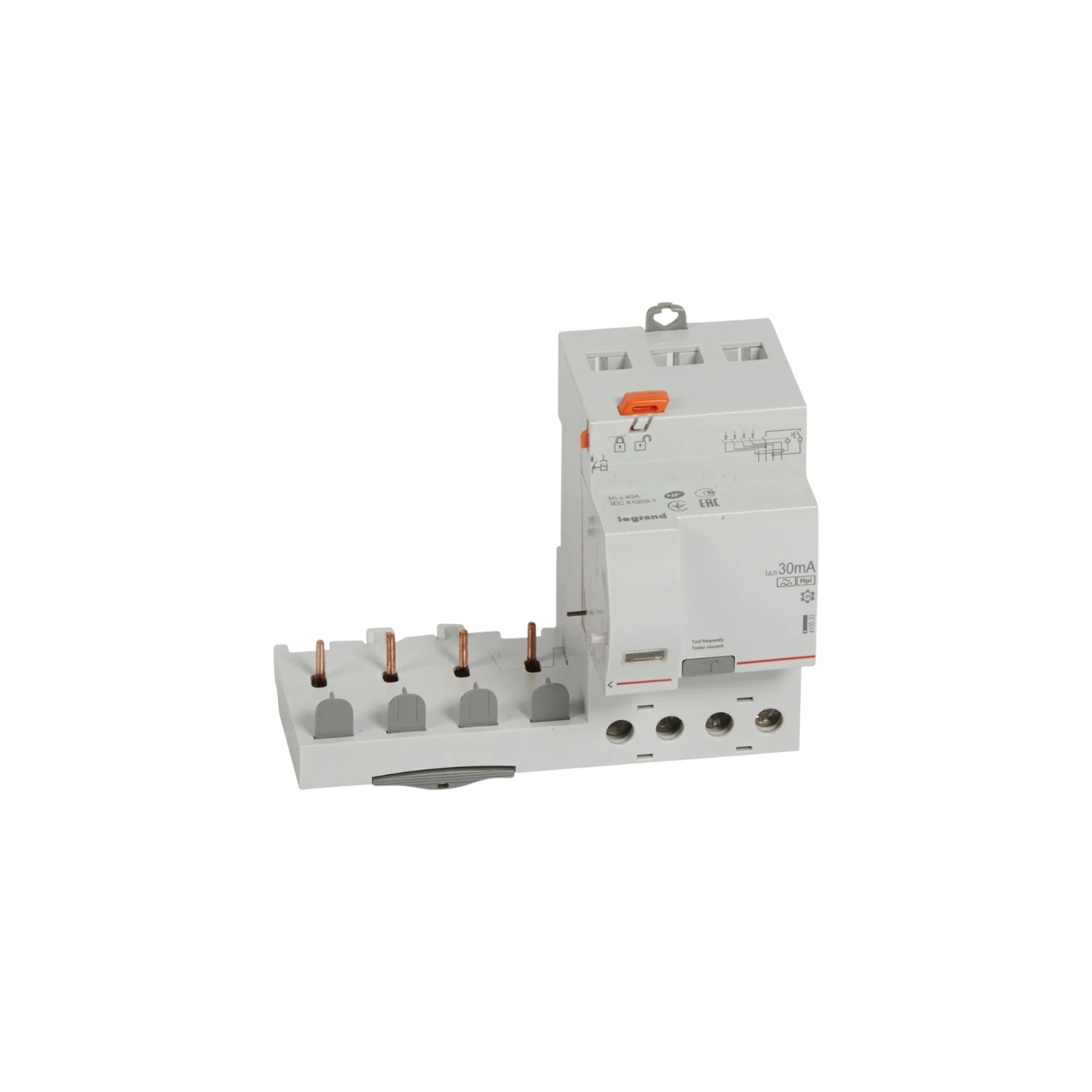

Présentation du bloc différentiel triphasé – Legrand 410533
Le bloc différentiel Legrand 410533 est un composant modulaire de la gamme DX³ conçu pour assurer une protection efficace des personnes et des installations électriques contre les défauts d’isolement et les courants de fuite à la terre. Il s’intègre facilement dans un tableau électrique équipé de disjoncteurs modulaires grâce à son montage simplifié sur rail DIN et ses bornes à vis.
Caractéristiques principales
- Référence : 410533 (EAN : 3245064105330)
- Tension nominale : 250–440 V AC
- Intensité nominale : 40 A
- Sensibilité : 30 mA – détecte les défauts de fuite à la terre
- Type de courant différentiel : Type F – détection AC, DC pulsé et hautes fréquences, avec immunité renforcée aux déclenchements intempestifs
- Nombre de pôles : 4 (tétrapolaire)
- Montage : rail DIN, à droite des disjoncteurs modulaires avec fixation simple
- Classe de protection : IP20
- Connexions : bornes à vis pour câbles rigides et souples
- Section de raccordement cable rigide (Min-Max) : 1,5-35 mm²
- Section de raccordement cable souple (Min-Max) : 1,5 –25 mm²
Fonction et avantages
Le bloc différentiel 410533 joue un rôle essentiel dans la sécurité électrique de ton installation :
- Protection des personnes contre les chocs électriques dus à des fuites de courant.
- Sécurité des biens : il aide à éviter les risques d’incendie liés à des défauts persistants d’isolement.
- Installation fiable : bornes à vis robustes et compatibilité directe avec les disjoncteurs modulaires de la série DX³.
- Immunisé contre les déclenchements intempestifs : adapté aux environnements électriques modernes, notamment avec des appareils électroniques.
Normes et conformité
Ce bloc différentiel est conforme aux normes NF EN 61009-1 et NF EN 62423, ce qui garantit un niveau de sécurité conforme aux exigences des installations domestiques et tertiaires.
Pourquoi choisir ce bloc différentiel ?
- Installation simple et modulable dans les tableaux électriques standards.
- Type F pour une meilleure détection des défauts modernes.
- Compatibilité optimale avec la gamme DX³ de Legrand, très utilisée dans les installations résidentielle et professionnelle.
