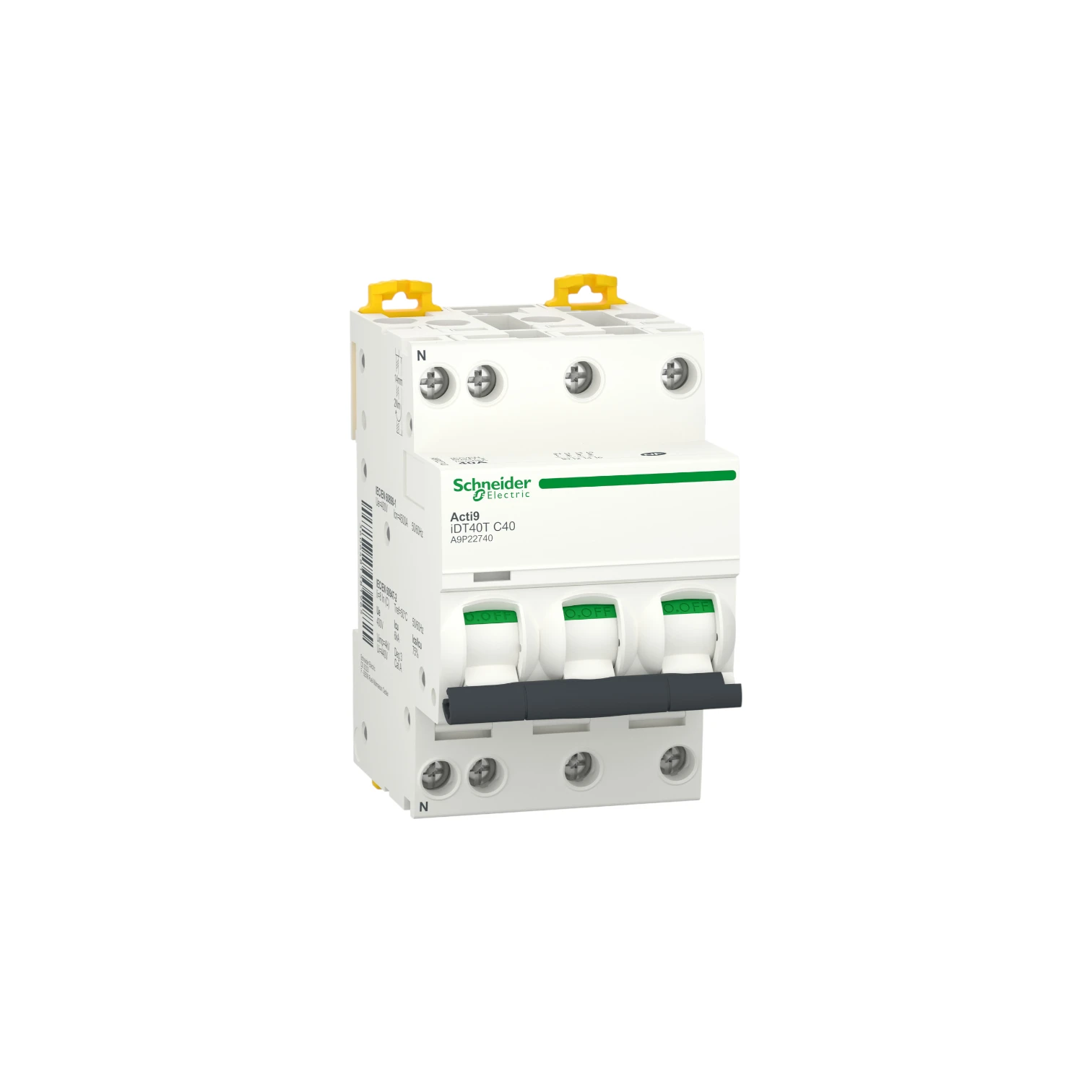

Disjoncteur modulaire triphasé – Schneider A9P22740

Présentation du Disjoncteur modulaire triphasé – Schneider A9P22740

Le disjoncteur modulaire Schneider A9P22 740 est un appareil de protection électrique conçu pour assurer la sécurité des circuits triphasés avec neutre dans les installations tertiaires et résidentielles. Il fait partie de la gamme Acti9 iDT40T, reconnue pour sa fiabilité, sa robustesse et sa facilité d’intégration dans les tableaux électriques standards.

Protection efficace et fiable

Ce disjoncteur protège les circuits contre les surcharges et les courts-circuits en interrompant rapidement le courant en cas d’anomalie. Il est spécialement adapté aux charges courantes de type éclairage, prises et petits moteurs.

Caractéristiques principales

• Configuration : 3 pôles + neutre (3P+N) pour protection triphasée.
• Calibre : 40 A, idéal pour circuits de puissance moyenne.
• Gamme de produit : Acti9 iDT40T (gamme Acti9 iDT40, disjoncteurs modulaires tertiaires)
• Courbe de déclenchement : Courbe C, adaptée aux applications générales.
• Tension de service : 400 V AC, fréquence 50 Hz.
• Pouvoir de coupure : 4 500 A selon EN 60898-1 et 6 kA selon IEC 60947-2, offrant une interruption rapide des défauts.
• Montage : Rail DIN standard, facile à installer.
• Nombre de modules : 6 pas de 9 mm.

Connexion :

Bornes à vis haut/bas pour câbles rigides ou souples.

• Conducteurs souples 1…10 mm²
• Conducteurs rigides 1…16 mm² pour bornes de connexion haut et bas

Avantages pour ton installation

• Protection complète et visible : coupure et déclenchement pleinement apparents via manette frontale.
• Compatibilité étendue : fonctionne avec les accessoires de la gamme Acti9 (peignes, auxiliaires).
• Installation simple : format modulaire compact sur rail DIN.
• Conforme aux normes européennes : répond aux standards EN/IEC pour la sécurité et la performance.

Applications typiques

Ce disjoncteur est parfaitement adapté pour :

• La protection de circuits triphasés dans les bâtiments tertiaires ou résidentiels.
• Les tableaux de distribution électrique pour départs de ligne ou prises spécifiques.
• Les installations nécessitant une protection modulaire fiable et facile à maintenir.
