Disjoncteur triphasé – Schneider A9F77440

Présentation du disjoncteur Schneider A9F77440

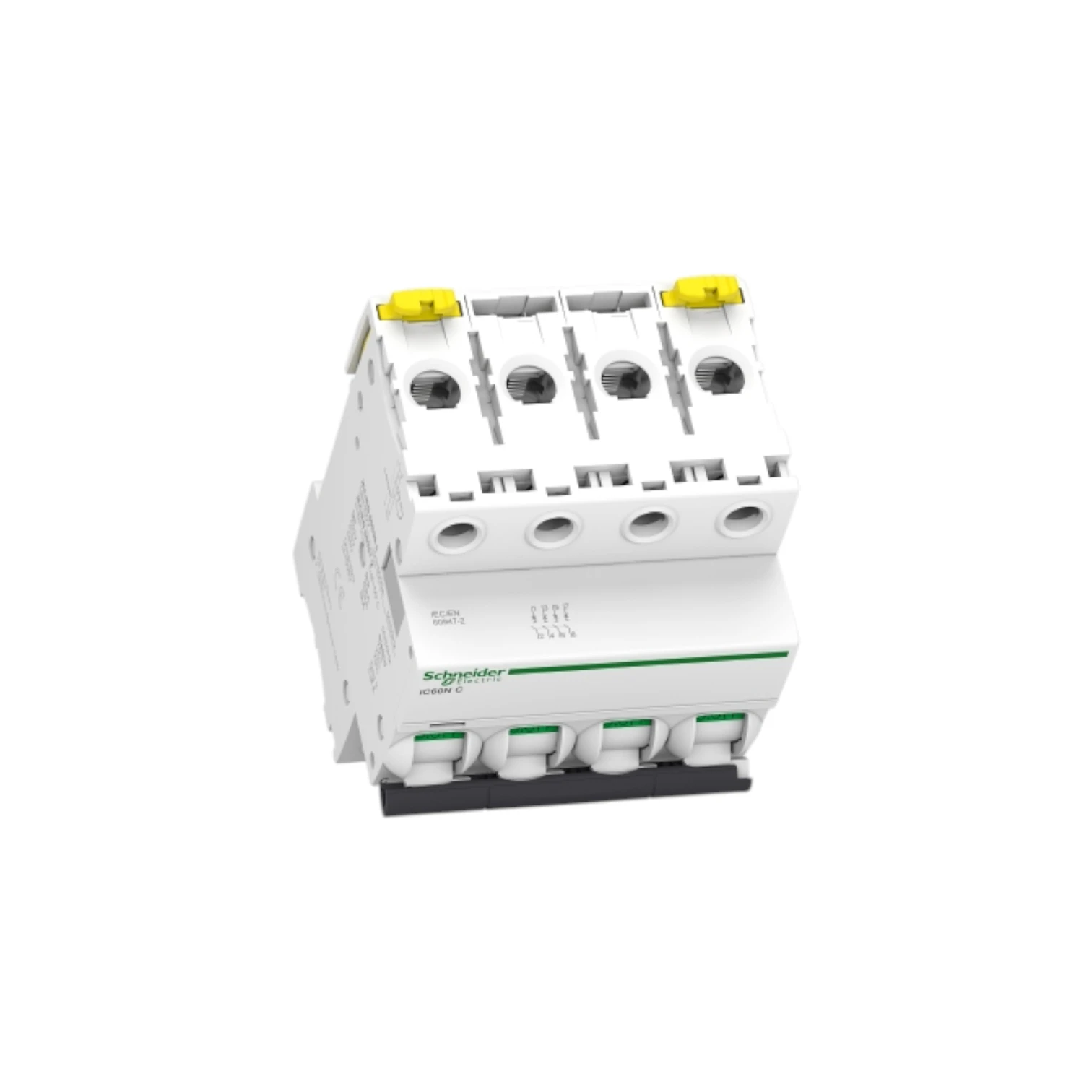

Le disjoncteur Schneider Electric Acti9 iC60N – 4P – 40 A – courbe C (réf. A9F77440) est un disjoncteur modulaire magnétothermique conçu pour la protection et la commande des circuits électriques dans des installations triphasées (400 V AC). Il assure la protection contre les surcharges et courts-circuits, tout en permettant l’isolement manuel du circuit. Il est particulièrement adapté aux environnements tertiaires et industriels pour des circuits dont l’intensité maximale est de 40 A.

Caractéristiques principales

• Référence fabricant : A9F77440 (Schneider Electric, gamme Acti9 iC60N)
• Calibre nominal : 40 A
• Nombre de pôles : 4 (4P) — protège 3 phases + neutre
• Courbe de déclenchement : Courbe C (réponse équilibrée entre sensibilité et tolérance aux surintensités transitoires)
• Tension nominale d’emploi : jusqu’à 400 V AC 50/60 Hz
• Pouvoir de coupure : jusqu’à 10 kA selon normes IEC/EN – capable d’interrompre un court-circuit élevé sans dommage majeur
• Montage : sur rail DIN standard pour tableaux électriques modulaires
• Bornes de raccordement : visser fils rigides ou souples (tolérance de section jusqu’à ~35 mm² selon configuration)
• Indice de protection : IP20 (protection contre contacts directs)
• Température de service : fonctionnement de –35 °C à +70 °C environ

Connexion :

• Borne de connexion (haut ou bas) 1…35 mm² rigide
• Borne de connexion (haut ou bas) 1…25 mm² souple

Fonctionnement et avantages

Protection fiable contre les surcharges et courts-circuits

• Le déclencheur magnétothermique réagit automatiquement à des intensités excessives ou à des défauts, protégeant ainsi le câblage et les équipements.

Installation facile et modulaire

• Le format modulaire et le montage sur rail DIN permettent une intégration rapide dans un tableau électrique standard.

Compatibilité étendue avec les accessoires Acti9

• Vous pouvez associer ce disjoncteur à des auxiliaires de commande, peignes de distribution ou modules de signalisation de la gamme Acti9.

Applications typiques

Ce disjoncteur est adapté pour :

• Tableaux électriques industriels ou tertiaires
• Protection de circuits triphasés (machines, moteurs légers, HVAC)
• Défense contre défauts électriques dans installations 400 V
• Lignes d’alimentation principales ou secondaires dans panneaux

À retenir

Le disjoncteur Schneider A9F77440 est un composant robuste et fiable pour assurer la protection électrique dans des environnements triphasés jusqu’à 40 A, avec une capacité de coupure élevée et une installation simple.
