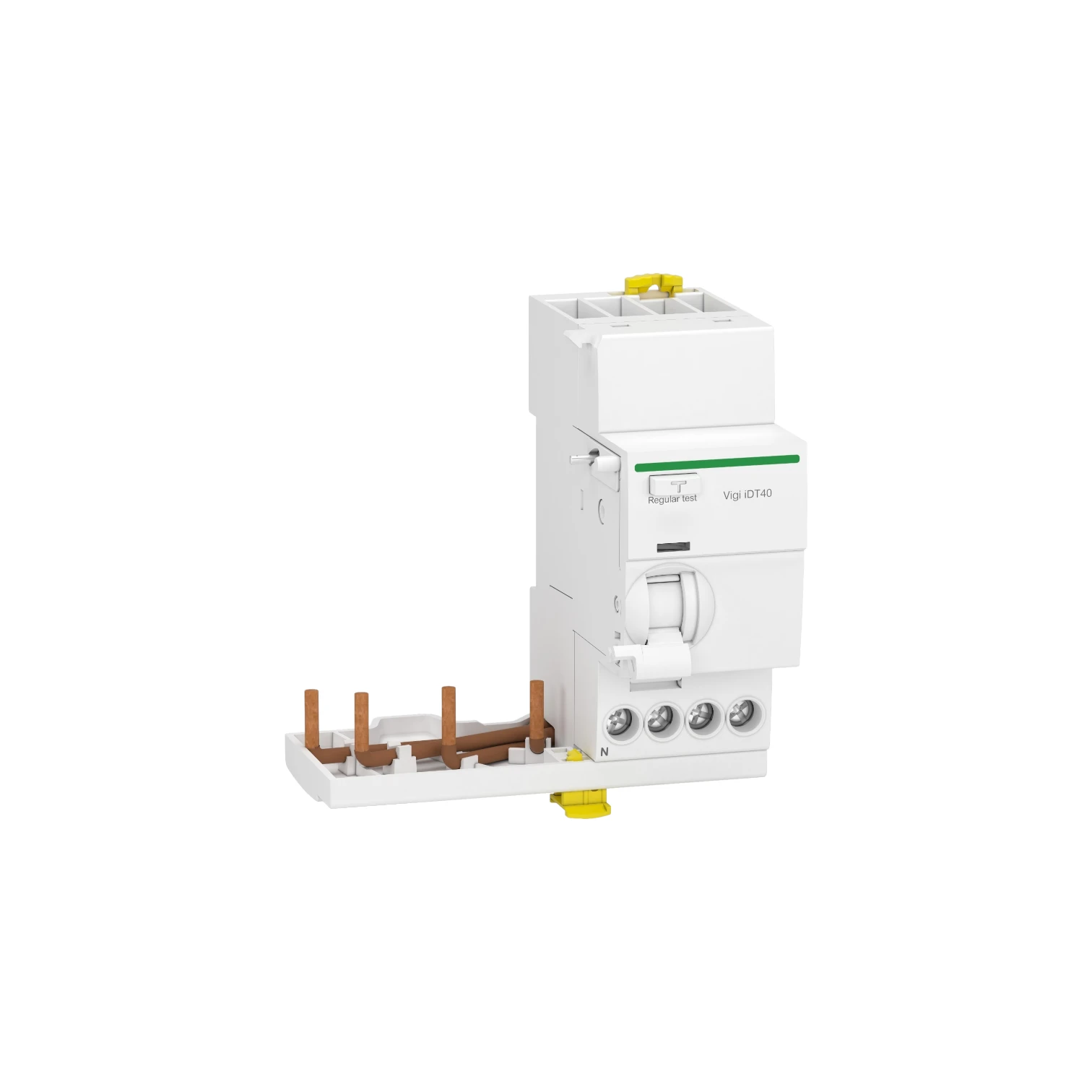

Module différentiel triphasé – Vigi Schneider A9Y64740

Présentation du Vigi Schneider Acti9 iDT40

Le module différentiel Vigi Schneider Acti9 iDT40 – Réf. A9Y64740 est un composant de protection essentiel dans toute installation électrique moderne. Ce bloc différentiel compact et fiable est conçu pour assurer la sécurité des personnes et des circuits dans les environnements tertiaires ou industriels, en complément d’une distribution électrique modulable et performante. Le module A9Y64740 fait partie de la gamme Acti9 iDT40 de Schneider Electric, une série reconnue pour sa robustesse, sa modularité et sa facilité d’intégration sur rail DIN. Il est spécialement conçu pour être utilisé sur un tableau électrique avec des disjoncteurs modulaires, offrant une protection différentielle efficace au point de départ des circuits.

Caractéristiques principales

• Référence fabricant : A9Y64740
• Gamme : Acti9 iDT40
• Type de produit : Bloc différentiel Vigi
• Configuration des pôles : 3P + N (Triphasé + Neutre)
• Courant assigné : 40 A
• Tension assignée : 400 V
• Sensibilité différentielle : 30 mA – Type A SI (Super Immunisé)
• Montage : Rail DIN – clipsable
• Normes : Conforme EN/CEI 61009-2-1, Certification NF & CE
• Dimensions : Compact – 4 modules de largeur (pas de 9 mm)
• Mode de connexion : Bornes à vis pour fils rigides et souples

Mode de raccordement :

• Borne du type à cage bas1…16 mm² rigide
• Borne du type à cage bas1…10 mm² flexible

Fonction et utilité

Ce bloc différentiel sert à :

• Assurer la protection des personnes contre les électrocutions en détectant les fuites de courant à la terre (sensibilité 30 mA).
• Couper automatiquement l’alimentation lorsqu’un déséquilibre dangereux est détecté.
• S’intégrer parfaitement dans un système modulaire Acti9 iDT40, facilitant l’installation et la maintenance.

Le type A SI (Super Immunisé) signifie que ce différentiel est capable de détecter avec précision les courants de fuite même en présence de perturbations électriques, tout en évitant les déclenchements intempestifs liés à des surtensions transitoires ou des dérives de charges.

Domaines d’application

Ce produit est idéal pour :

• Les installations tertiaires (bureaux, commerces, bâtiments publics).
• Les tableaux électriques modulaires industriels ou complexes.
• Les installations nécessitant une protection différentielle fiable avec sensibilité accrue.

Avantages clés

• Haute sécurité et conformité aux normes européennes
• Installation modulaire rapide sur rail DIN
• Protections fiables contre les courts-circuits et fuites de courant
• Compact et compatible avec les systèmes Acti9 de Schneider Electric
• Parfait pour les applications exigeantes et évolutives

Conseils d’installation

Pour assurer une performance optimale :

• Couper l’alimentation avant toute intervention.
• Vérifier la compatibilité avec le reste de l’équipement Acti9 du tableau.
• Effectuer des tests réguliers via le bouton de test intégré pour s’assurer du bon fonctionnement.
